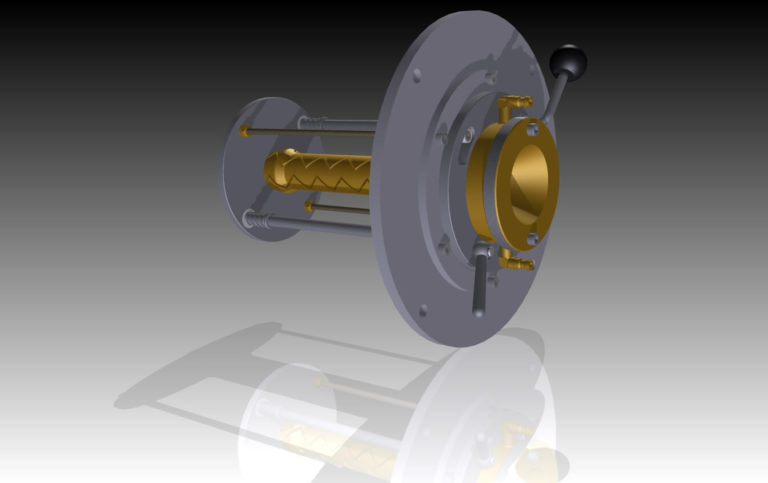

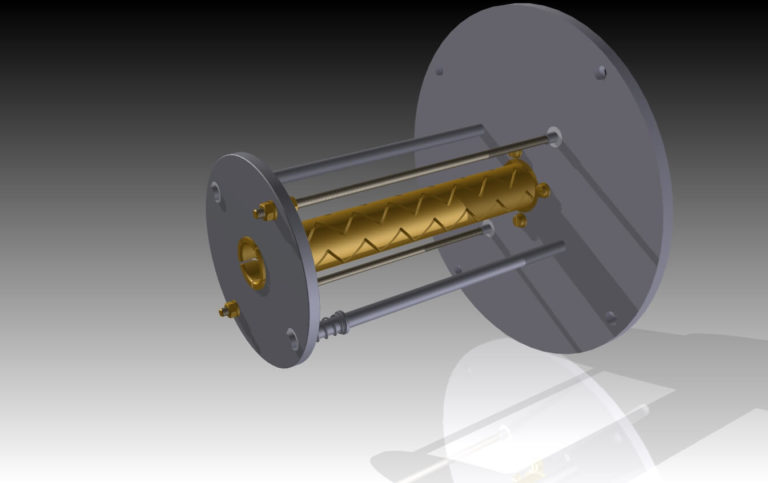

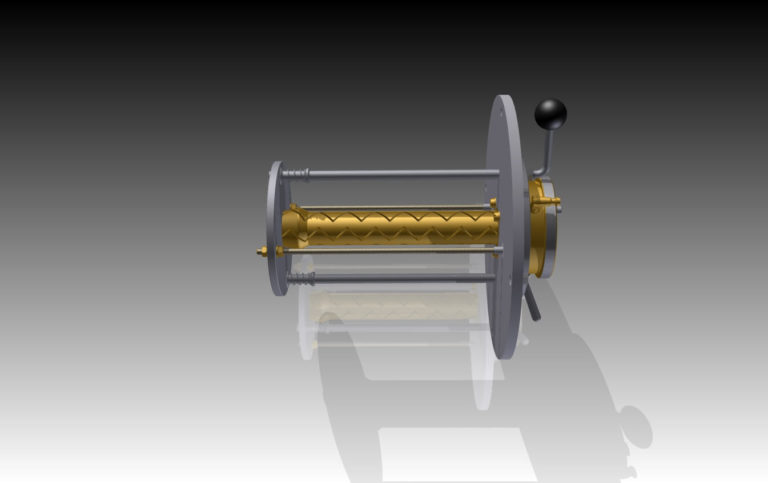

Verstellbare Kalibriereinsätze
Vorteile der verstellbaren G&G-Kalibriereinsätze in der Produktion:
- Im Durchmesser einstellbar
- Produktion von Kunststoffrohren deren Außendurchmesser im Betrieb auf Sollmaß evtl. nachjustiert werden muss
- Keine Nacharbeiten bei Erstinbetriebnahme
- Die Auslegung der Hülse ist unabhängig vom Schrumpf der extrudierten Kunststoffe
- Ein großer Verstellbereich ermöglicht es, alle Druckstufen einer Dimension mit einer Hülse zu kalibrieren
- Kein Produktionsausfall beim Ändern der Druckstufen
- Durchmessereinstellung bei verschiedenen Extrusionsgeschwindigkeiten
- Ausgleichen, z.B. bei Temperaturschwankungen des Kühlwassers möglich
- Lange Standzeit, da der Abrieb durch die Verstellmöglichkeit ausgeglichen werden kann
- Vollautomatischer Betrieb durch Verstellmöglichkeit mittels Schrittmotor möglich
| Typ | Verstellbereich im Durchmesser in mm |
Baumaße Ø x length in mm |
Gewicht in kg |
|---|---|---|---|
| 32 PE, PP, PVC | 1,0 | 270 x 284 | 12 |
| 40 PE, PP, PVC | 1,2 | 270 x 284 | 13 |
| 50 PE, PP, PVC | 1,4 | 270 x 284 | 15 |
| 63 PE, PP, PVC | 1,6 | 270 x 336 | 18 |
| 75 PE, PP, PVC | 1,8 | 320 x 336 | 21 |
| 90 PE, PP, PVC | 2,2 | 320 x 336 | 22 |
| 110 PE, PP, PVC | 2,6 | 350 x 453 | 24 |
| 125 PE, PP, PVC | 2,8 | 350 x 490 | 28 |
| 160 PE, PP, PVC | 3,0 | 350 x 510 | 31 |
G+G Verstellbare Kalibriereinsaetze (PDF / 71,32 KB)
